Software herunterladen

Zuerst muss die Software heruntergeladen

und installiert werden.

Das kann unter folgendem Link geschehen:
https://qelectrotech.org/download.php

Hier am besten die -dev Version nehmen.

Seit der letzten Veröffentlichung sind schon

einige neue Funktionen integriert worden.

Kleiner Tipp:

Solltet ihr euch die Ready-to-use-Version

für Windows heruntergeladen haben,

nutzt die Datei "Lancer QET.bat".

So wird die eingestellte Sprache bei

jedem Start genutzt.

Nach der Installation

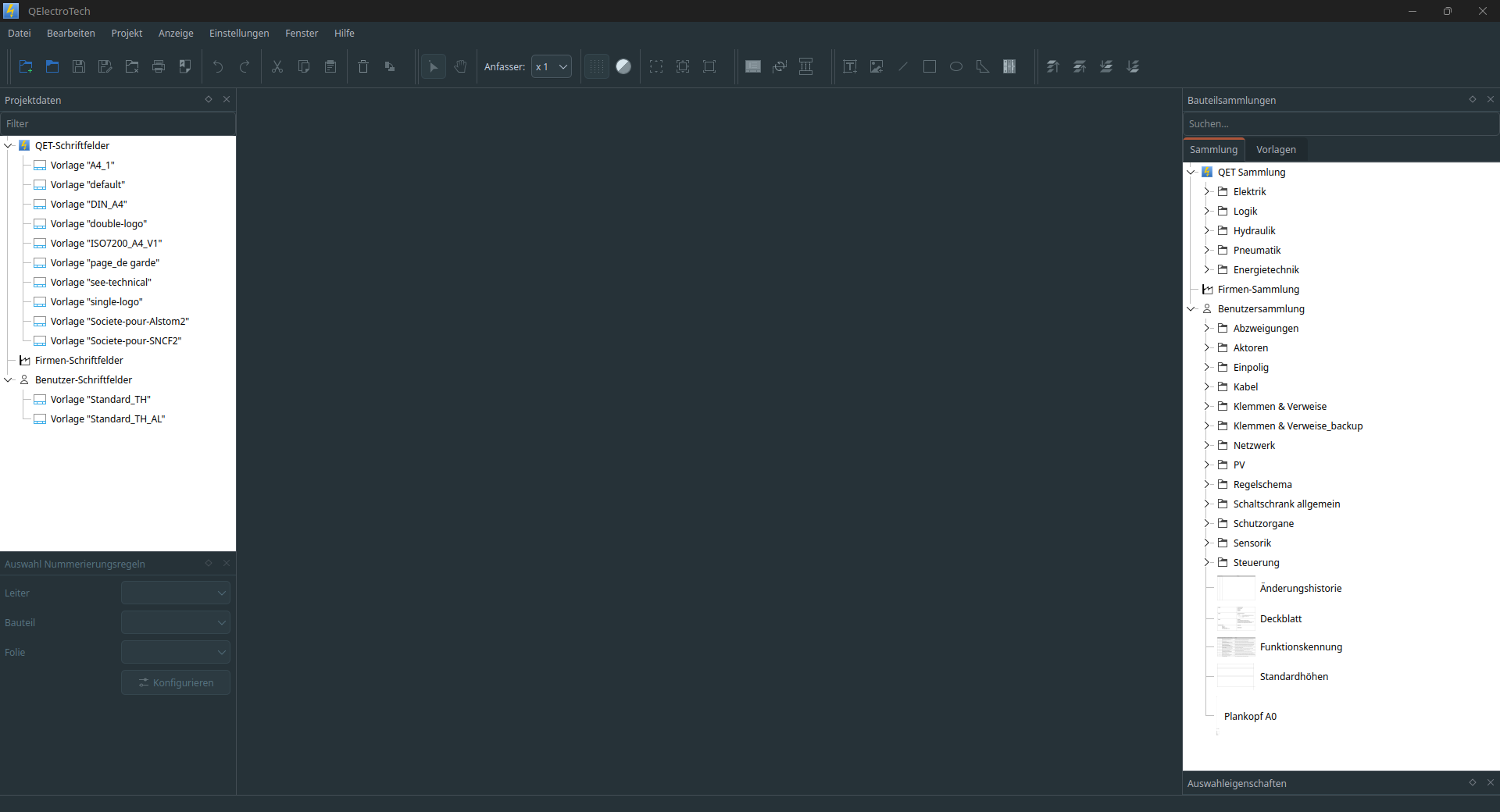

Nach der Installation erscheint folgender Startbildschirm.

Wer bereits E-CAD-Software genutzt hat, sollte sich hier schnell zurechtfinden.

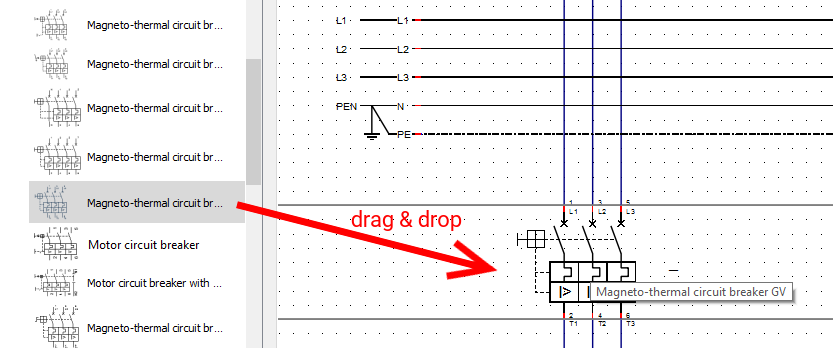

Direkt mit der Installation von QElectroTech bekommt man einen riesigen Haufen an vorgefertigten Bauteilen.

Der Nachteil hier ist, dass die Bauteile von der Community erstellt wurden und nach der französischen Norm sind.

Das heißt:

  • Das BMK der Bauteile ist standardmäßig auf der rechten Seite und nicht auf der linken Seite.
  • Schriftgrößen können variieren.

Deshalb bin ich so vorgegangen, dass ich mir die vorgefertigten Bauteile genommen und auf die deutsche Norm angepasst, sowie die Texte alle einheitlich gemacht habe.

Da mir die Bauteile, so wie sie ausgeliefert sind, zu groß sind, habe ich diese direkt kleiner gezeichnet.

Bauteileditor

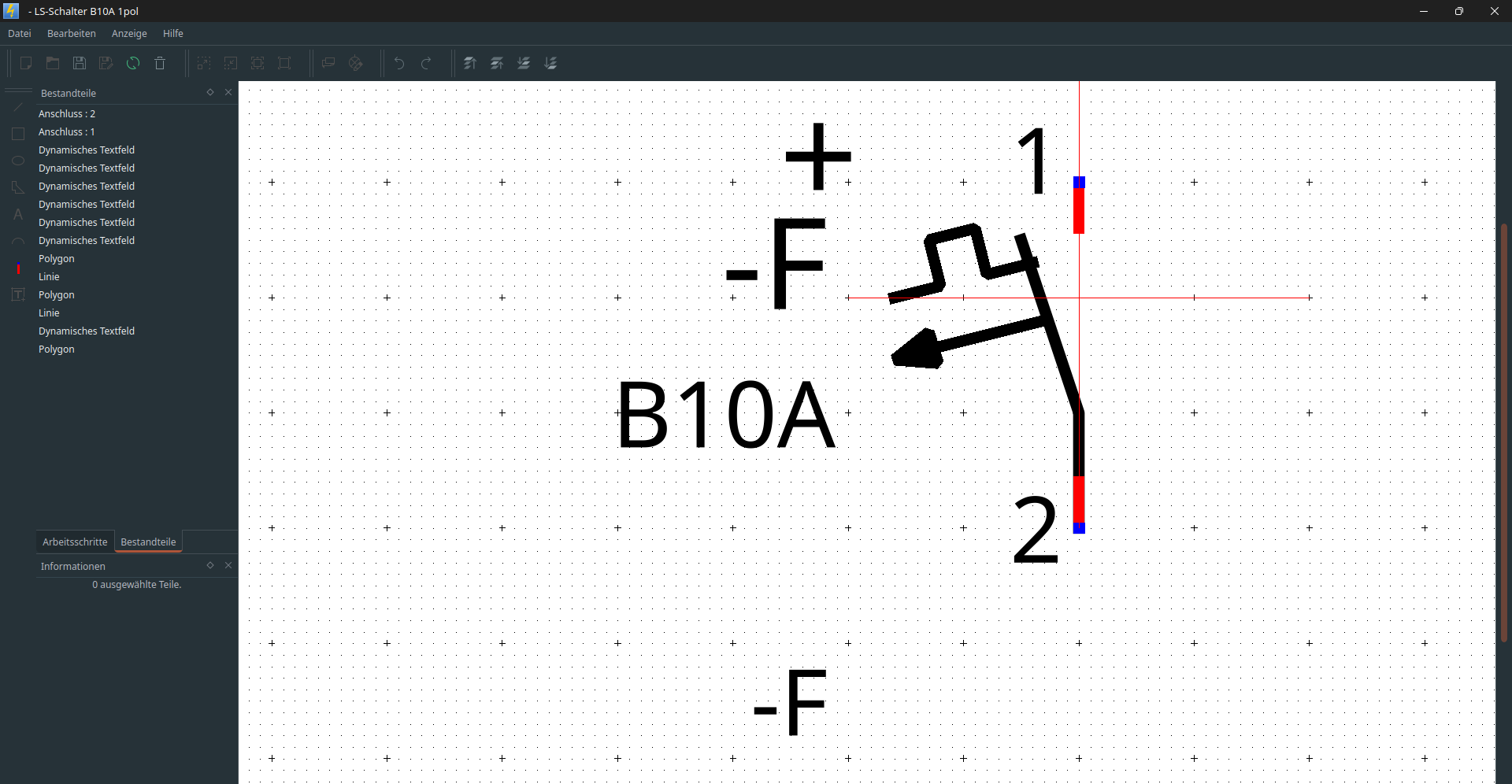

Selbstverständlich liefert QElectroTech auch, wie oben bereits erwähnt, einen Bauteileditor. Dieser öffnet sich, sobald man auf einem Bauteil in der Bauteilsammlung einen Doppelklick macht. Die mitgelieferten Bauteile und Planköpfe lassen sich so nicht bearbeiten / überschreiben, da diese geschützt sind. Diese müssen erst in der eigenen Sammlung gespeichert werden.

Der Bauteileditor bietet auf der linken Seite, abgesehen von Funktionen um Formen und Linien zu erstellen, 3 Hauptfunktionen.

  1. Text einfügen
  2. Anschluss einfügen
  3. dynamischen Text einfügen



1. Text einfügen ist ein einfacher Text, den man einem Bauteil hinzufügen kann. Dieser ist nachher im Schaltplan unveränderlich.



2. Anschluss einfügen ist der Verbindungspunkt später im Schaltplan.

Tipp: Wenn die Bezeichnung des Anschlusses (z.B. 11 bei einem Wechsler) bereits bekannt ist, tragt diesen direkt als Namen ein. Das hilft bei einer späteren Funktion.



3. Dynamischen Text einfügen unterscheidet sich wieder in 3 Funktionen.

  1. Benutzertext
  2. Bauteilinformationen

  3. zusammengesetzer Text

Der Benutzertext ist ein freier Text, welchen man später frei eintragen kann.



Die Bauteilinformation hat ein Dropdown, in der man auswählen kann, welche Information von dem Bauteil im Stromlaufplan angezeigt wird, wie z. B. der Hersteller, BMK, Funktion und so weiter.



Der zusammengesetzte Text ist eine Kombination aus dem Benutzertext und der Bauteilinformation.
So kann man hier z. B. auswählen, dass in einem Textfeld der Hersteller und der Artikel angezeigt werden soll.



Ein wichtiger Hinweis:
Wenn ein Bauteil erstellt wird, sollte man darauf achten, dass wenigstens die Anschlüsse im angezeigten Raster sind! Sprich, das blaue Rechteck des Anschlusses sollte auf einem großen Kreuz liegen. Das erleichtert später die Arbeit.

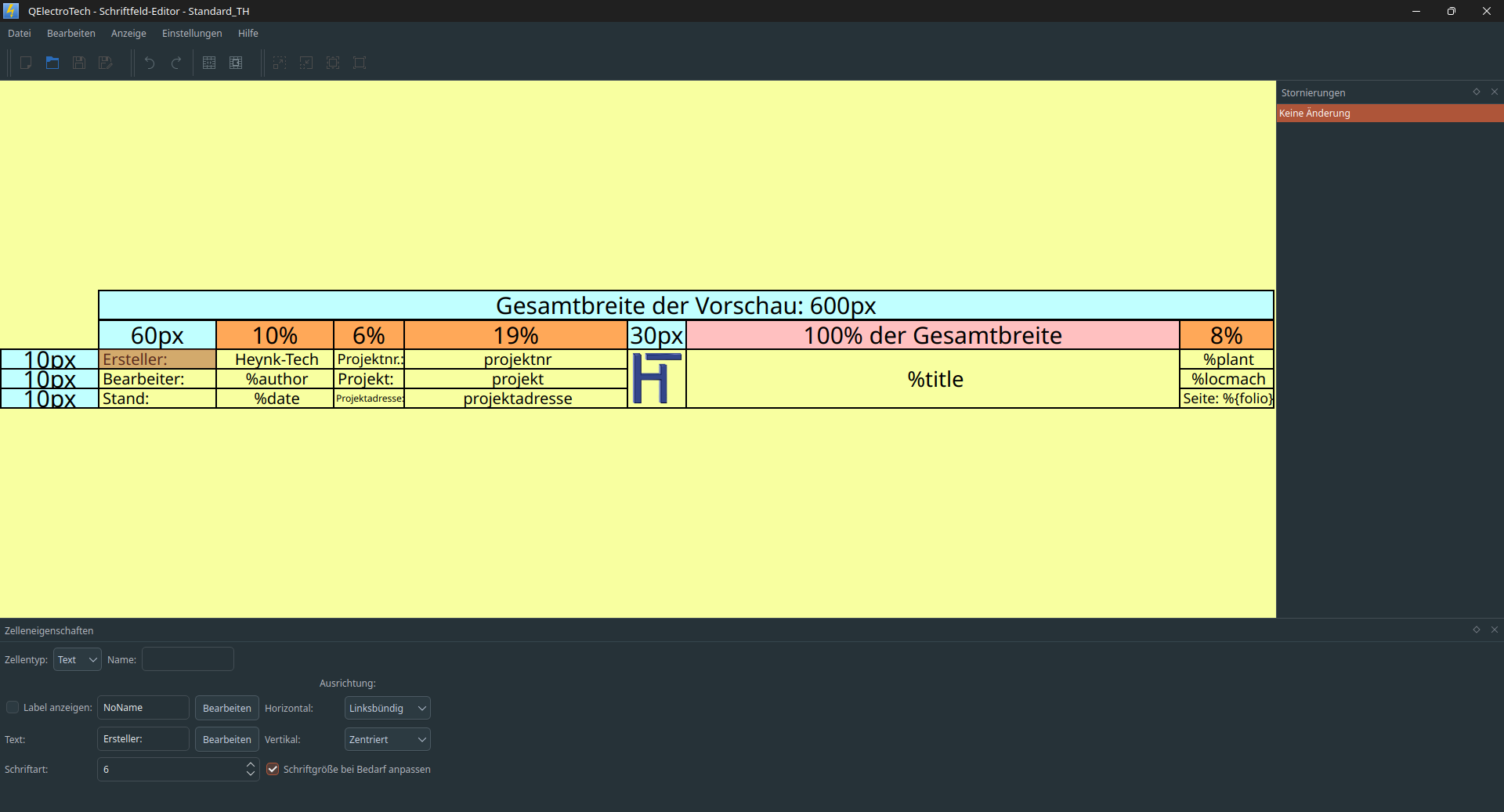

Plankopfeditor

QElectroTech liefert von Haus aus schon einige Planköpfe / Schriftfelder mit.

Diese könnte man, wenn einem diese gefallen, direkt nutzen.

Sollte man einen komplett eigenen erstellen wollen oder nur ein bestehenden anpassen gibt es hierfür den Plankopfeditor.

Den Plankopfeditor kann man, wie den Bauteileditor, einfach per Doppelklick auf einen Plankopf öffnen.



In dem Plankopfeditor kann man dann jegliche Spalten und Zeilen vergrößern, verkleinern und verbinden, sowie Texte und Variablen hinzufügen und das Logo austauschen.

Das Logo ist nur als .svg möglich. Sollte man nur ein .png Logo haben, kann man daraus z.B. mit der Software Inkscape eine .svg Datei machen.

Hier sollte nur beachtet werden, dass das Logo keine zu großen Ausmaße hat. Das kann zu Fehlern führen.

Programmeinstellungen

Ich gehe in diesem Abschnitt nur auf die, für mich, wichtigsten Einstellungen ein. Diese erleichtern, in meinen Augen, das Arbeiten.

  • Unter Allgemein / Sammlungen können die Pfade eingestellt werden, in denen QElectroTech die eigenen Bauteile, Planköpfe und Vorlagen speichern und laden soll.
  • Wenn man unter Allgemein/Projekte bei "Foliennummern anstelle von Seitennummern für Projektanzeige verwenden" anklickt, wird in dem Projektbaum die Seitennummer, welche man in den Seiteneigenschaften eingestellt hat, angezeigt. Ansonsten wird die fortlaufende Nummer angezeigt.
  • Unter Neues Projekt können jegliche Einstellungen getroffen werden wie ein neues Projekt aufgebaut werden soll. Dort kann direkt eingestellt werden, wie groß eine neue Seite definiert ist, ob dort direkt Variablen wie z.B. der Bearbeiter eingetragen werden sollen und wie die Querverweise für die Folienverweise und Master / Slave Verbindungen aussehen.



Ich finde folgende Einstellung für die Master / Slave Querverweise am besten:

  • Position: Unter dem Betriebsmittelkennzeichen
  • Position vom Querverweis bei Slave-Bauteilen: unten
  • als Kontakte anzeigen

Dann habe ich bei der Erstellung der Master-Bauteile einen zusammengesetzen Text für das BMK direkt neben dem Bauteil erstellt.
Unter dem Bauteil lege ich dann eine Bauteilinformation für das BMK an. Das ist auch in dem oberen Bild zum Bauteileditor zu sehen.

Somit kann man den Kontaktkamm nach Belieben auf der Seite verschieben und hat diesen direkt beschriftet, was beim zuordnen hilft.

Zeichnen

Verbindungen herstellen

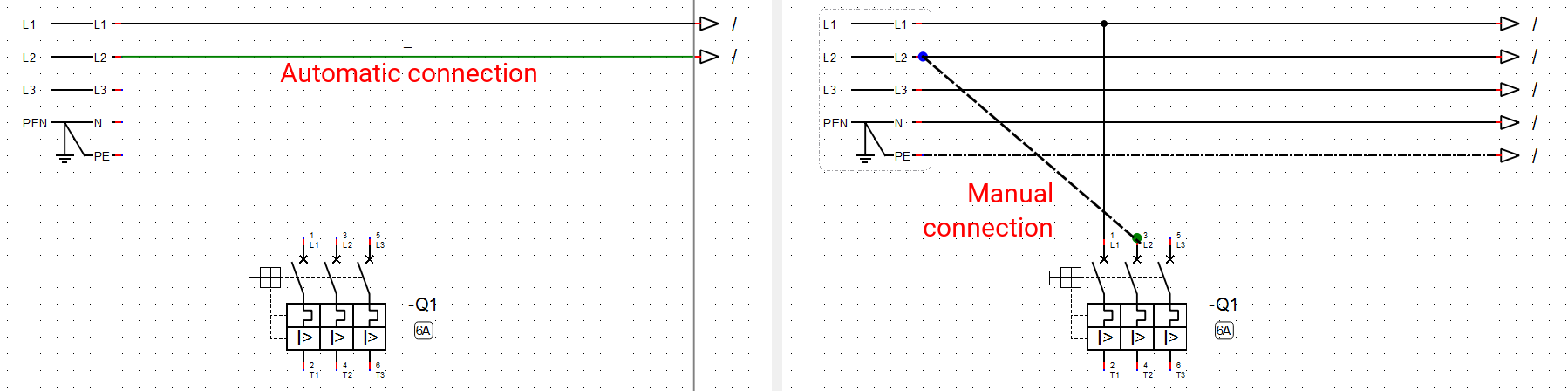

Verbindungen werden von einem Anschluss eines Bauteils zu dem nächsten Anschluss eines Bauteils hergestellt. Wer von WSCAD kommt, kennt dies über Abbruchstellen. Dies ist bei QElectroTech anders.

Hier wird die Linie direkt von einem zum anderen Anschluss gezogen.

Hierbei sollte beachtet werden, dass man die Linien so zieht, wie diese später auch im Schaltschrank gelegt werden. Somit kann später ein Verdrahtungsplan generiert werden.

Es gibt auch eine Funktion zum automatischen Verbinden der Bauteile. Hierfür müssen die Anschlüsse vertikal oder horizontal auf einer Ebene sein. Die Verbindung wird hergestellt, sobald ein einzelnes Objekt geschoben wird und beim Platzieren einen Anschluss findet.

Leitungsdefinition

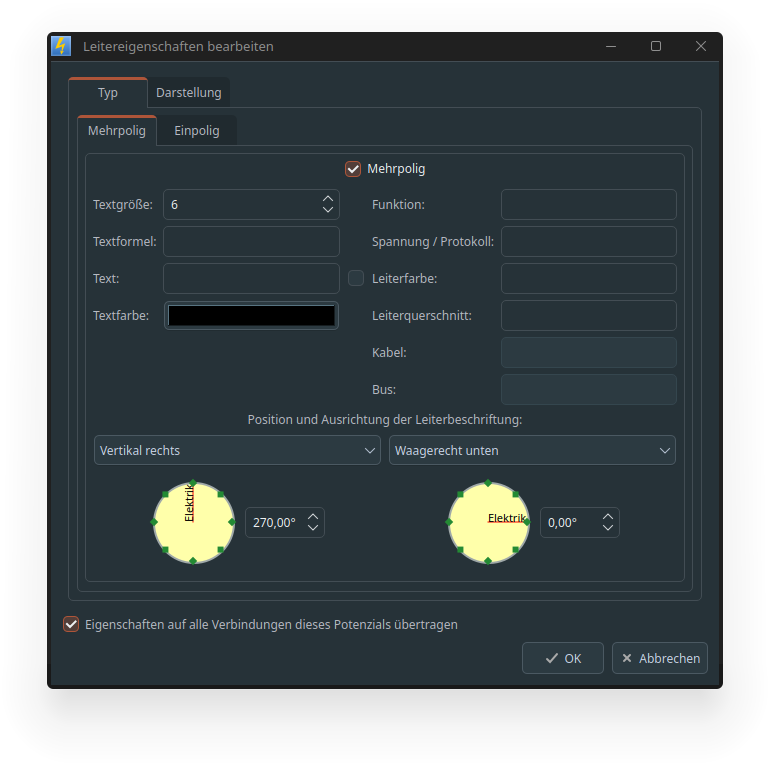

Nachdem Leiter erstellt wurden, kann man diese definieren. Hierfür gibt es extra ein Menü, welches sich mit einem Doppelklick auf den Leiter öffnet. Wenn dies geöffnet ist, kann man unter dem Reiter "Typ" Folgendes einstellen:

  • Funktion
  • Spannung / Protokoll
  • Leiterfarbe
  • Leiterquerschnitt

Diese Eigenschaften erscheinen auch in dem Verdrahtungsplan.

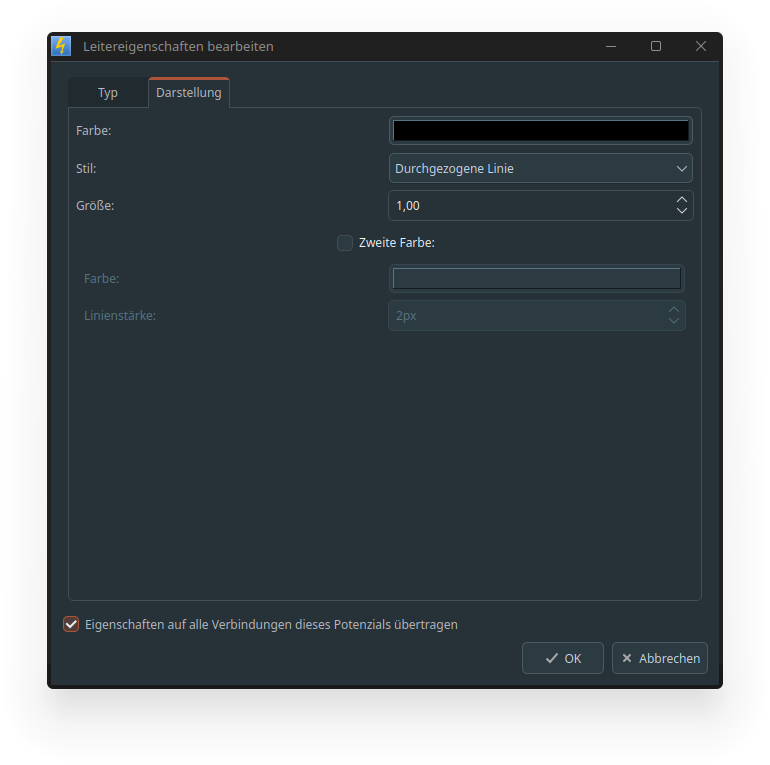

Das Aussehen der Verbindung lässt sich unter dem Reiter Darstellung ändern. Hier lässt sich die Farbe der Leiter sowie der Stil und die Größe anpassen. Die verschiedenen Formen sind:



  • Durchgezogene Linie (L)
  • Gestrichelte Linie (N)
  • Strichpunktlinie (PE)



Ebenso lässt sich, bei Bedarf, eine zweite Farbe sowie die Größe der Linie einstellen.

Seiteneigenschaften

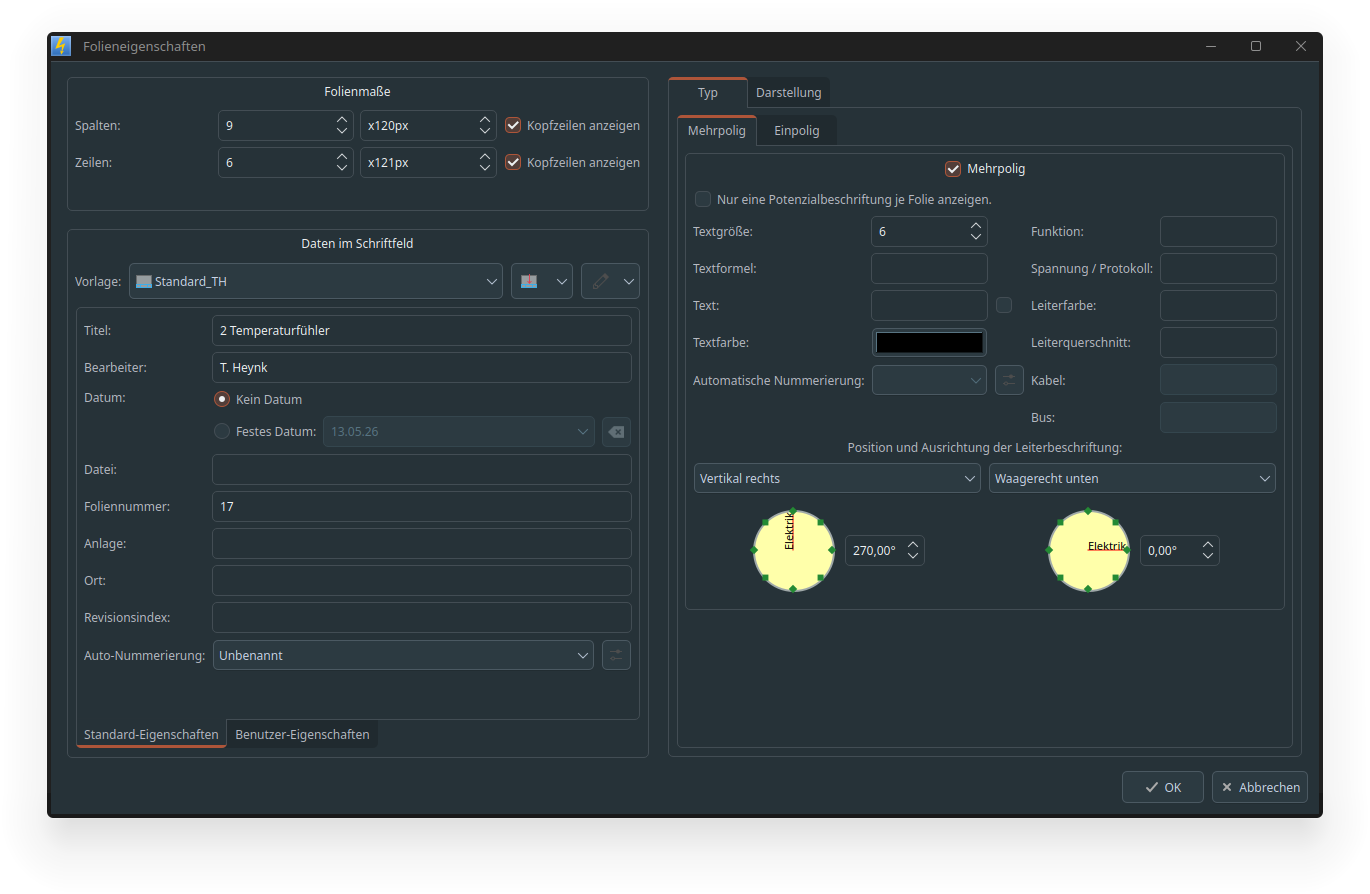

Durch einen Doppelklick auf eine Seite öffnen sich die Seiteneigenschaften.

Hier können verschiedenste Einstellungen vorgenommen werden.

Es ist möglich, den Seitentitel, den Bearbeiter, die Seitennummer, die Anlage, Verortung und Revision einzugeben. Ebenso kann hier im Nachhinein noch einmal die Seitengröße bei Bedarf angepasst werden.

Die eingetragenen Werte können per Variable auch im Plankopf abgerufen werden. Den Namen der Variablen kann man erfahren, wenn man mit der Maus auf dem Textfeld bleibt.

Unter dem Reiter "Benutzer-Eigenschaften" kann man weitere eigene Variablen vergeben.

Bauteileigenschaften

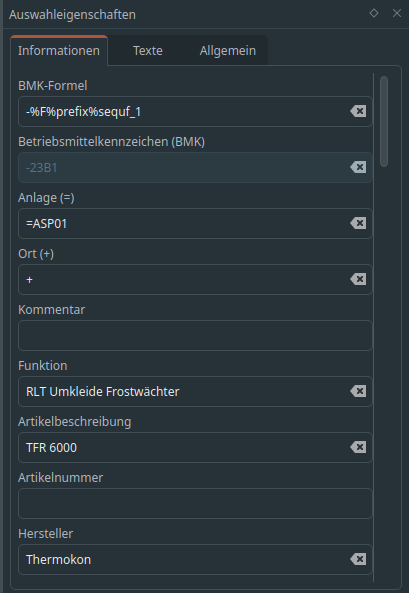

Durch einen Doppelklick auf ein Bauteil öffnet sich das Fenster für die Bauteileigenschaften. Dies benutze ich aber nicht, da QElectroTech hier ein sehr komfortables Tool eingebaut hat. Es gibt das Fenster "Auswahleigenschaften". Hier wird, bei Auswahl eines Bauteils, direkt das Fenster für die Bauteileigenschaften angezeigt. So kann man dort direkt ohne extra Fenster und separat auf Ok klicken zu müssen, die Bauteile schnell bearbeiten.



Bei den Bauteilen lassen sich dann alle möglichen Informationen eintragen wie z.B. BMK, Anlage, Ort, Kommentar, Funktion, Artikel und Zusatzartikel. Diese spiegeln sich, sofern man es bei den Bauteilen so eingestellt hat, dann auch direkt am Bauteil.
